Våtzoner & plats för bad eller dusch (kap. 4)
Ett våtrum delas in i plats för bad- eller dusch, våtzon 1 eller våtzon 2 beroende på vattenbegjutning och fuktbelastning.
4.1 Våtzon 1
- Väggytor vid duschplatser eller motsvarande och en meter utanför dessa. Se figur 1–3.
- Om det finns en fast monterad skärmvägg som bekläs med tätskikt räknas väggen mot duschutrymmet och gaveln som våtzon 1. Fast monterad skärmvägg är ej svängbar och går upp till tak.
- Hela väggen i höjdled behandlas som våtzon 1 med krav på tätskikt om inte fuktsäkerhetsprojektering tillämpas.
- Om yttervägg ingår i våtzon 1 ska hela ytterväggen behandlas som våtzon 1.
- Hela golvytan är våtzon 1.
Figur 1. Våtzon 1 har en radie på en meter utanför plats för bad eller dusch.

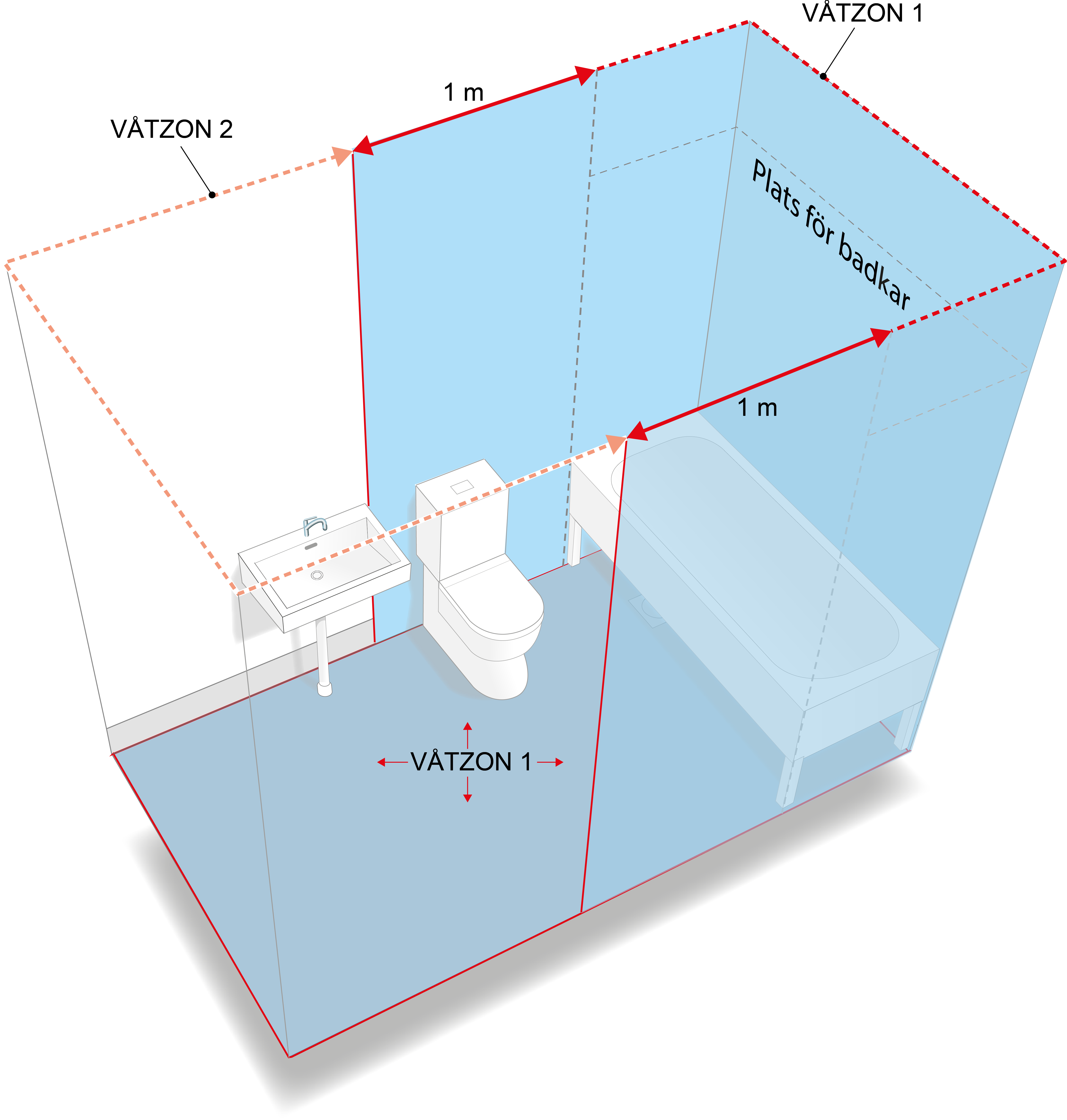

Figur 2. Zonindelning i bad/duschrum med badkar som angränsar till innervägg.

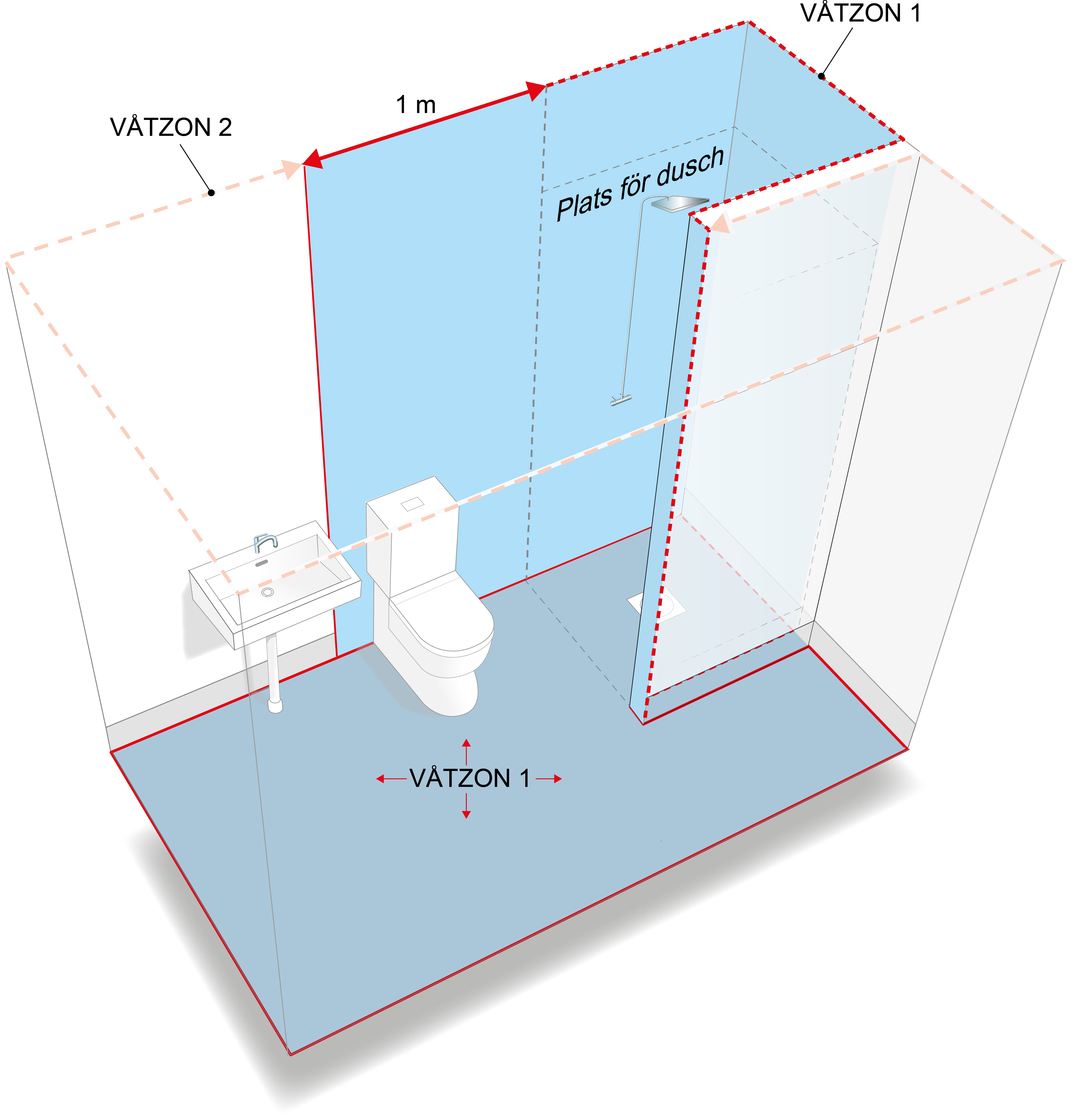

Figur 3. Zonindelning i bad/duschrum med skärmvägg som angränsar till innervägg.
4.1.1 Plats för bad eller dusch
- Plats för bad eller dusch är en del av våtzon 1.
- Plats för bad eller dusch är golv och väggar upp till 2,0 m över färdigt golv i ett utrymme som avgränsas av ett badkar, en duschvägg, skärmvägg eller motsvarande.
- Vägg över 2,0 m i höjdled tillhör våtzon 1. Se figur 4 och 5.
Figur 4. Plats för dusch.
Figur 5. Plats för bad.
4.2 Våtzon 2
- Om fast monterad skärmvägg som är beklädd med tätskikt finns, så tillhör väggens bortre sida våtzon 2. Se figur 2.
- Övriga väggytor
4.2.1 Rekommendationer
Beakta eventuella framtida installationer i våtutrymmet, till exempel badkar. I utrymmen som ursprungligen är anpassade för dusch kan en badkarsinstallation innebära att våtzon 2 klassas om till våtzon 1.
Figur 6. Zonindelning i bad/duschrum med duschplats som angränsar till innervägg.
HÄNVISNINGAR
För krav på rörgenomföringar/övriga genomföringar samt tätskikt i plats för bad eller dusch respektive våtzon, se:
