Förutsättningar inför tätskikt - Golv (kap. 5) /

5.8 Golvlutning/Fall mot golvbrunn

I utrymmen med golvavlopp ska de delar av golvet och dess vattentäta skikt som regelbundet utsätts för vatten luta mot avloppet. Syftet med kraven är att undvika att vatten leds ut i angränsande utrymmen och orsakar vattenskador, för att det ska kunna ske på rätt sätt finns krav på hur golvlutningen ska utformas.

5.8.1 Boverkets Byggregler

I utrymmen med golvavlopp ska golvet och dess vattentäta skikt ha fall mot avloppet i de delar av utrymmet som regelmässigt blir utsatta för vattenbegjutning eller vattenspill. Bakfall får inte förekomma i någon del av utrymmet. (BBR, Kap. 6:5335)

5.8.2 Krav

  • Bakfall får inte förekomma i någon del av utrymmet.
  • Golvlutningen ska utformas så att vatten inte leds ut i angränsade utrymmen vid normal användning av våtrummet.
  • Lutningen ska utformas så att vatten inte hindras från att rinna ner i golvbrunnen, förutom det vatten som blir kvar på grund av ytspänning.
  • Kravet på lutning omfattar både underlaget vid montage av tätskikt och montage av ytskikt.

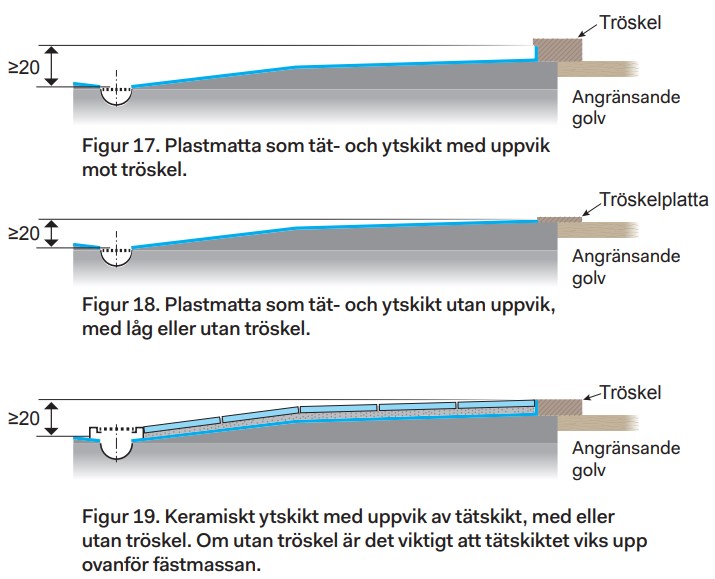

  • Golvets lutning ska utformas så att tätskiktets eventuella uppvik vid dörröppningen ligger minst 20 mm över golvbrunnens fläns i duschplatsen eller motsvarande. Se figur 17–19.
  • Vid plastmatta som tät- och ytskikt där tröskel ej monteras alternativt att tröskeln ej möjliggör uppvik mäts nivåskillnaden om 20 mm mellan golvbrunnens fläns och plastmattans överkant vid dörröppning. Se figur 18.

5.8.3 Toleranser

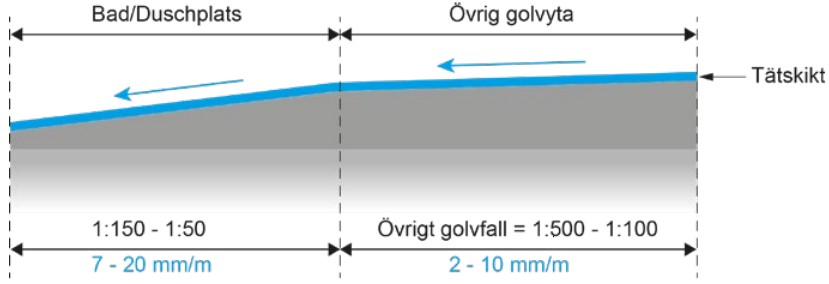

  • I duschplatser eller motsvarande ska golvets lutning mot golvbrunnen vara minst 1:150 (7 mm/m) och högst 1:50 (20 mm/m). Golvets lutning mellan golvbrunn och intilliggande väggar kan vara högst 1:25 (40 mm/m). Se bedömning av golvets lutning under 5.8.6.
  • Lutningen på övrigt golv i våtrummet ska vara minst 1:500 (2 mm/m) och högst 1:100 (10 mm/m). Se rekommendationer för utförande av plast respektive keramik under kapitel 5.8.5.

Figurbeskrivning

Figur 20. Fall mot golvbrunn med plastmatta som tät- och ytskikt.

Figurbeskrivning

Figur 21. Fall mot golvbrunn med keramiskt ytskikt.

5.8.4 Undantag för golvlutning/fall mot golvbrunn

  • I våtutrymmen där särskilda skäl föreligger, till exempel utrymmen med fler än en golvbrunn eller ett större våtutrymme, kan en alternativ lutning avtalas/ godkännas. Ett större utrymme kan resultera i ett förhöjt insteg till utrymmet om lutning utförs på hela golvet.

5.8.5 Rekommendationer

  • Storleken av klinkerplattor kräver olika förutsättningar i underlaget, bland annat utformningen av golvets lutning. Klinkerplattor av stort format kräver normalt en mindre och jämn lutning för att förhindra fogsprång.
  • Vid utformning av golvlutningen, ta hänsyn till eventuella ojämnheter och nivåskillnader som kan förekomma till följd av skarvförseglingar av tätskiktsfolier eller vätskebaserade tätskikt. Golvets lutning måste kompensera nivåskillnaden.
  • I små våtrum kan det vara svårt att uppnå att golvet och dess ytskikt vid dörröppningen ligger minst 20 mm över golvbrunnens fläns i och med att brunnen är placerad nära dörröppningen, utan att det leder till för brant fall/ lutning på golvet – då ska en tröskel installeras och tätskiktet ska vikas upp mot denna.
  • Vid plastmatta som tät- och ytskikt rekommenderas att golvets lutning mot golvbrunnen är mellan 2-10 mm/m på övrig golvyta.
  • Vid keramiskt ytskikt rekommenderas att golvets lutning mot golvbrunnen är mellan 5-10 mm/m på övrig golvyta.

5.8.6 Bedömning av golvets lutning

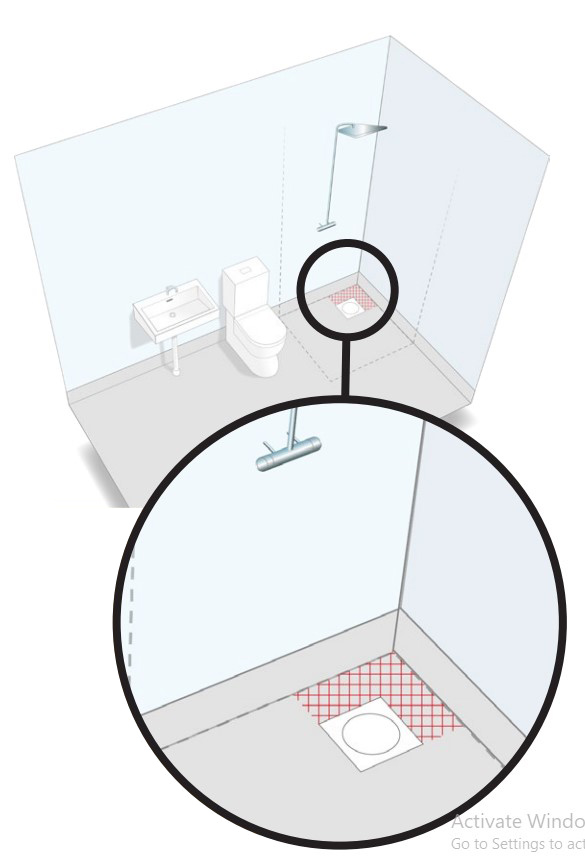

För att det ska föreligga en risk för halka så krävs att golvytan är gångbar. På golvytor som normalt inte kan beträdas föreligger det därmed inte risk för halka. Mellan golvbrunn och intilliggande vägg kan golvets lutning vara max 1:25 (40 mm/m), förutsatt att den brantare lutningen inte orsakar att tätskiktet släpper från underlaget. Notera att det finns godkända plastmattor med halkhämmade egenskaper som testas särskilt med hänsyn till halkrisk.

Observera att det finns plastmattor med glasfiberarmering som inte klarar av en brantare lutning på golvet än 1:50 (20 mm/m). Detta framgår i leverantörens anvisning. Notera att golvets brantare lutning vid golvbrunn och intilliggande vägg är en konsekvens av både golvbrunnens placering i förhållande till vägg och att eftersträva en ”rak linje” i golv- och väggvinkel.

Läs mer och se räkneverktyg på gvk.se
